AM7515MT4A Dinolite Edge

IDR 25,460,764

AM7515MT4A

Dinolite Edge Resolusi 5MP Pembesaran 415-470x Pengukuran Yes kalibrasi auto scan Bright / Dark field - AXIAL


Technical Specifications

Download Catalogue

Dinolite dengan cahaya bright dan darkfield Axial 5MP Edge Series dengan pencahayaan axial built-in yang mampu berganti antara permukaan terang dan permukaan gelap.

Note :

Axial Darkfield / permukaan gelap bekerja dengan cahaya fokus dari dalam lensa yang membuat permukaan objek menjadi lebih detail tanpa adanya pantuan cahaya dari luar (sistem pencahayaan ini mirip cara kerja dengan mikroskop material science)

Contoh Darkfield : Melihat kontaminan, baret halus, bentuk permukaan, dent / titik halus pada permukaan, alur pada wafer elektronik dan aplikasi sejenis.

Axial Brightfield / permukaan terang bekerja dengan mengunakan cahaya dari luar / sekeliling lensa seperti dinolite pada umumnya metode ini cocok digunakan untuk melihat objek tanpa ingin memperjelas kondisi permukaan.

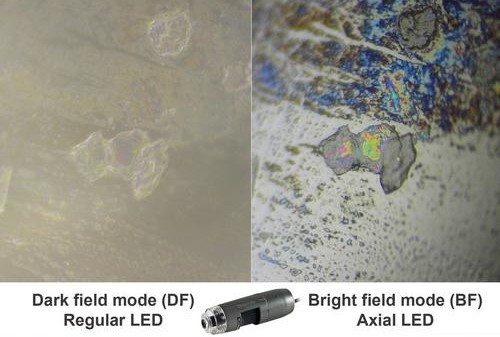

AXIAL Dinolite

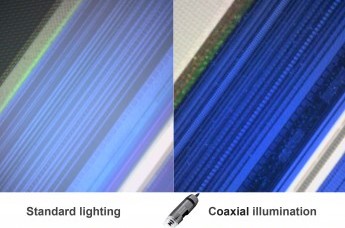

axial dinolite

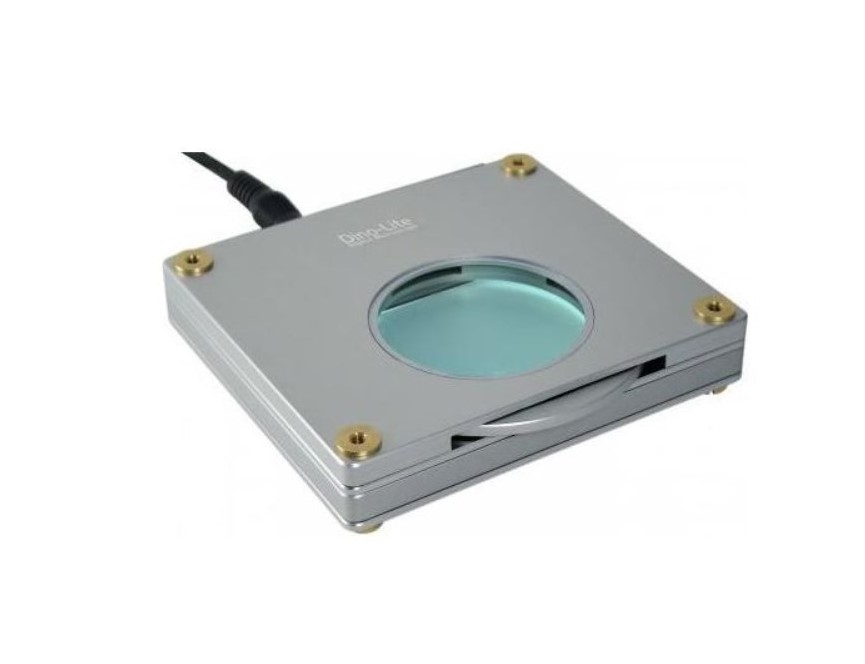

Barang pendukung lain : Stand >< Lampu Bawah Polarisasi >< Meja geser XY-R

RK06E BLZW1  MS15XS2

Model AM7515MT4A Dino-Lite Edge
Interface USB 2.0
Product Resolution 5M pixels (2592x1944)
Magnification 415x~470x
Frame Rate 10fps in 5MP/3MP/2MP, MJPEG
25fps in 1.3MP, MJPEG
30fps in VGA, MJPEG
Lighting 8 white LEDs
Microtouch Yes
Operating System Supported Windows 10, 8, 7, Vista, XP (Windows OS Only)
Calibration Function Yes
Measurement Function Yes
Unit Dimension 10.7cm (H) x 3.2cm (D)
Unit Weight 139g





Information about working distance and field of view

M     WD    FOV (x) FOV (y)
430     -0.45    0.92 0.69
440      0.4    0.9 0.67
450     1.35    0.88 0.66
460     2.3    0.86 0.65
470     3.15    0.84 0.63
M = magnification rate
WD = working distance
FOV = field of view
Unit = mm
